作者：admin 發布日期：2020-7-24 15:18:34 點擊：426
|
|
一、概述
我公司生產的系列無填料噴霧冷卻塔，是我公司與上海復旦大學在機力通風有填料冷卻塔的基礎上，研制開發成功的新一代循環水冷卻塔。
本系列冷卻塔是依靠頂部的電機風機，強行把塔外的冷空氣，經塔下部的進風百葉窗吸入塔內；熱水由布水系統均勻分布到各個霧化器(專利號：ZL200620023631.6)，經噴頭使熱水向上方噴射霧化，與進塔的空氣同向上升，并進行熱交換，霧滴上升到一定高度后靠自重自然下落，這時又與正在上升的冷空氣相遇再次進行熱交換，濕熱空氣由風機排出塔外，冷卻水集中后進入積水池。

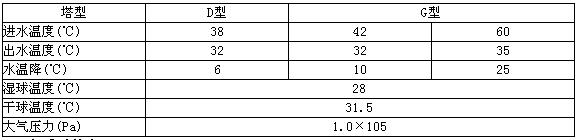

二、標準設計工況
三、組成及特點
組成：
1、塔體承力部件：為優質鋼結構或砼體結構，自振頻率12HZ，運行的Z大振幅小于0.09mm，鋼件采取鍍鋅后涂環氧瀝青漆二層的加強防腐措施。
2、圍護部件：選用我公司生產的玻璃鋼材質面板，表面涂有彩色耐候型膠衣樹脂，具有優良的耐酸、堿、鹽等多種化學物質的腐蝕性能，亦不會被雨雪侵蝕而導致性能下降，可以長期暴露于紫外線下，可抵御濕氣、熱氣、寒風的沖擊，長期使用仍能保持其性能及顏色的穩定性，因此非常適用于化工行業、鹽霧腐蝕性強的沿海地區以及空氣污染嚴重地區。
3、導流風筒：為動能回收型，合理的風筒曲線使氣流組織合理、效率高，顯著地回收了動能損失(使動能損失減少36％)，風筒為玻璃鋼材質、輕質高強、耐腐蝕。
4、風機：對于流量小于1000噸的冷卻塔，可選用高強度鋁合金材質風機；流量大于1000噸的冷卻塔，應選用環氧玻璃鋼材質風機，葉片為先進的機翼型，風機氣動力合理、風量大、運轉平穩、噪聲低、效率高、耐腐蝕。風機設置飛軸限位裝置，設置安全監控系統(單獨定貨)，具有振動、油溫、油位監控功能，可實現遠程自動顯示、報警及停機功能(帶DCS信號輸出)?？刂品绞讲捎每刂剖壹锌刂婆c就地控制相結合，實現監視、控制、報警、安全連鎖。
5、電機：是清華大學專為我公司100-1000噸的冷卻塔配套而設計的， NGW-L-F系列冷卻塔配套專用減速電機,其主要結構為立式單極行星傳動。齒輪采用合金結構，經高精度切削加工熱處理而成。具有強度高、韌性好、精度高等優點；流量大于1000噸的冷卻塔應選用Y系列戶外型電機，臥式減速機亦有油溫、振動報警裝置(油位控制如需要須另配)。
6、霧化器：我公司采用專業技術開發研制成功的YHS系列冷卻塔專用霧化器，獲國家專利(專利號：ZL200620023631.6)，選用本霧化器時，可根據冷卻水的溫度、介質成份、濃度等條件，分別選用不同材質的霧化器(詳見霧化器材質選用表)，霧化器噴頭360°可調、強度高、耐高溫、耐腐蝕、耐水氣的沖刷，使用壽命16年以上，連續運行3年無維護。
7、收水器：我公司針對無填料冷卻塔風量大、水量大的特點，特別研制開發了專門用于本型塔的高效低阻“YHS-II型”收水器，并獲得了國家專利，收水器片間絕無透視現象，收水器塊體之間、收水器與塔體壁板之間搭接密實，飄水率小于0.005%。
8、導流裝置：為減少風的阻力，我公司研制開發了導流裝置，特別在風阻大的關鍵部位增加了導流板，使風阻降低20％左右。
9、防凍裝置：為使本塔適應北方寒冷的氣候，我公司特別加裝了防凍裝置，使冷卻塔在零下40度的寒冷氣候中正常運行不結冰(訂貨時應提前說明)。
特點：
我公司生產的無填料冷卻塔，采用上噴型霧化裝置，徹底改變了機械通風冷卻塔的傳統結構，不需要淋水填料，工藝結構的更新，使本系列冷卻塔具有以下特點：
1、系統阻力小、氣流風量大：
本系列冷卻塔因無填料并增加了冷卻塔導流裝置，使它的系統阻力大大降低，靜壓只是填料塔的一半，阻力的降低使風機的風量相應增加。
2、氣水接觸面積大、冷卻效果好：
無填料噴霧塔將霧化裝置安裝在進風口上沿水平面上，水向上噴射成霧狀后，在塔內先上升后下落，與上升氣流接觸時，有順流和逆流兩個冷卻過程，保證了熱交換時間。另外也可以通過調整霧化裝置的安裝角度和風機的安裝角度，使霧滴大小和氣流的速度得到控制，霧滴在塔內懸浮適當?shù)臅r間，增加了氣水比，增強了冷卻效果。
3、維護方便：
塔體內部空間大，每處都能進入維修保養，十分方便。此塔省去了填料除垢、更換填料的工續和費用，從根本上杜絕了因填料碎片堵塞水泵而影響設備正常運行的現象。
4、適用范圍廣
我公司生產的本塔及塔內部件，從材質上(材質選擇可與我公司聯系)多種多樣，可滿足不同腐蝕條件、不同溫降冷卻水的需求；也可對原有填料塔進行改造，使塔的運行效果達到用戶要求；我公司具有冷卻塔設計選型尖端人才，可為設計院及用戶提供特殊需求的冷卻塔塔型。
5、綜合特點：我公司生產的無填料系列冷卻塔，是經詳細的熱力及阻力計算，并結合大量工程實踐經驗而產生的，其具有熱工效率高、降溫效果好、性能穩定、外形美觀、噪聲低、施工安裝方便、壽命長等特點。
四、選塔須知
1、標準工況一般條件可按此樣本選型，非標準工況時，必須向我公司提供當?shù)貧庀髼l件(或塔所處的地理位置)及對冷卻塔的特殊要求，由我公司專業技術人員經過冷卻塔熱力及阻力性能計算程序計算確定。
2、需用循環水量超過冷卻塔參數表中的流量時，可以選擇多臺并聯。
3、循環水的濁度不大于100mg/l，短期不大于200mg/l。必要時需采取滅藻及水質穩定措施。
4、當冷卻塔用于濁環水使用時，訂貨時應提前說明，以便選用更合理的霧化器。
5、冷卻塔的基礎所承載荷見“基礎埋板及荷載表”。
6、特別注意：布水系統是按名義水量設計的，如實際水量與名義水量相差±8％時訂貨時必須說明，以便修改設計。
7、對于Z冷月平均氣溫低于－10℃的地區訂貨時應說明，以便采取防結冰措施。
8、用冷卻塔積水盤作積水池時，應注意水盤容積一般為名義冷卻流量時的1.5min左右的停留時間之量，另須安裝“溢流管”、“補水管”等，應在訂貨時特別提出。
9、本塔設計地震烈度小于9度，Z大風載700Pa。
10、冷卻塔無水盤時，其水池容積由有關設計人員決定，基礎布置參照本說明書設計。
11、塔頂?shù)谋芾妆Ｗo裝置和指示燈由建設單位統一安排。
五、安裝
1、冷卻塔安裝時，應與建筑物保持一定距離，Z小距為百葉窗高度的2.5倍，應避免安裝在室內或靠近露天熱源的地方。
2、冷卻塔的基礎應保持水平，并確保進水管路安裝平穩，運行時無明顯震動。
3、為避免較大雜物進入霧化噴頭，在組裝霧化裝置前，應仔細清理裝置內的雜物。
4、冷卻塔的零部件在運輸、存放的過程中，其上不準堆壓重物，不得曝曬，且注意明火。
5、應在冷卻塔進水接管前安裝閥門、與水質情況相適應的除砂器或除污器、管道過濾器、流量計、溫度計和壓力表(0～0.4MPa)。
六、運行與維護
1、日常運行中，接管處壓力必須控制在“主要技術參數表”中的進塔水壓范圍內。
2、冷卻塔正常維修時，不得動用明火、如需動用明火，必須采取安全措施。
3、定期檢查冷卻塔的運行情況，發現問題及時解決。
4、冷卻塔的風機葉片安裝角度可調，但要保證角度一致，且電機的電流不能超過電機的額定電流。 |
|
|
| |
|
|
| |
|
